POE (Power Over Ethernet) yakni sebuah alat yang memungkinkan dialirinya power atau listrik melalui kabel Ethernet (Kabel LAN/UTP) untuk mencatu daya pada perangkat Wireless. Tujuan digunakanya POE yakni supaya Radio Wireless yang ditempatkan diluar rumah Bisa mendapat daya atau power dari dalam rumah dengan memanfaatkan kabel Ethernet, jadinya selain memuat Data, didalam kabel Ethernet pun mengalir tegangan yang diperlukan untuk menghidupkan perangkat Wireless yang berada di Luar rumah (Jauh dari Steker listrik).

Idealnya atau pada umumnya sebuah POE akan terhubung dengan 1 Adaptor yang di Colok ke Colokan Listrik (steker), yang artinya 1 POE hanya sanggup untuk 1 Radio saja (Kecuali Nanostation). jadi jikalau anda mempunyai 5 Radio yang berada di Luar rumah maka tentunya memerlukan 5 Buah POE adaptor dan 5 Buah Colokan Listrik (Terminal/Steker). Hal ini dianggap kurang efisien, makanya dibuatkanlah alat yang berjulukan POE Central. POE Central yakni sebuah perangkat POE yang mempunyai lebih dari 1 Port Ethernet (Setau saya palinng sedikitnya 8 Port) yang dipakai untuk menghidupkan beberapa Radio sekaligus namun hanya dengan 1 Buah Adaptor saja. Yang artinya 1 Adaptor sanggup menghidupkan beberapa Radio sekaligus.

PoE yang satu ini biasa di pakai untuk Access Point (AP) yang pasti di taruh di tempat yang tinggi dan biasanya jauh dari jack listrik, padahal AP sendiri membutuhkan tenaga listrik untuk operasionalnya. Kita memang bisa menambah kabel listrik dan membuat colokan listrik didekat posisi AP akan dipasang. Tapi, sesungguhnya ada cara lain yang lebih murah dan lebih mudah untuk menyediakan listrik buat si AP, yaitu dengan teknik POE (Power over Ethernet). Kita manfaatkan kabel UTP untuk mengalirkan listrik. Gak perlu beli kabel listrik, gak perlu beli colokan! Gimana caranya? Yuk, kita pelajari..

Konsep POE

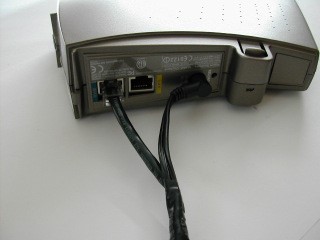

Pada intinya, konsep POE adalah mengalirkan listrik melalui pair kabel UTP yang tidak digunakan. Seperti terlihat pada gambar di atas, kabel listrik (kabel hitam di nomor 1) dialirkan melalui satu kabel UTP (yang berwarna merah) dan kemudian sebelum mencapai AP, dipisah kembali. Listrik dialirkan lagi melalui kabel listrik dan dicolokkan padapower cord, sedangkan data dicolokkan padaport RG-45. Tujuannya : menghemat space di box Client agar kita tidak perlu lagi membuat DC Power Suplay dan tidak perlu pusing akan banyaknya kabel yang bikin tidak rapi alias berantakan.

Ada dua konsep POE :

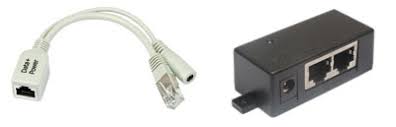

Konsep Pertama, menggunakan POE adapter (seperti pada gambar 1 dan 2). Di toko komputer di jogja harganya berkisar antara Rp. 130.000 hingga Rp. 350.000. Kelebihannya, gak perlu repot, tinggal pasang dan selesai. Cuman ya, perlu sedia modal untuk dapat membelinya.

Konsep Kedua, adalah bikin POE sendiri.

Untuk membuat POE sendiri alangkah lebih baik jika kita mengenal terlebih dahulu Pairing Cable pada kabel LAN baik UTP maupun FTP. Dan yang wajib digunakan adalah metode Pairing Straight.

Berikut penampang Kabel LAN untuk metode sambungan Straight

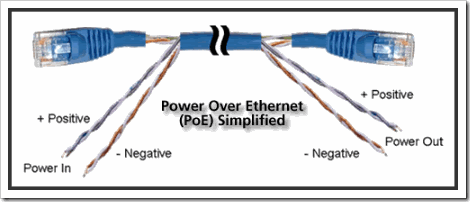

Serat kabel UTP yang dipake untuk send and receive data adalah kabel bernomor 1, 2, 3 dan 6. Jadi kabel nomor 4, 5, 7, dan 8 tidak digunakan. Nah, pada kabel inilah nantinya arus listrik dialirkan. Biar jelasnya bisa diperhatikan gambar berikut ini.

Dengan kata lain agar lebih mudah dipahami, pasangan kabel warna Biru/Putih Biru jadi arus Positif (+) dan pasangan kabel warna Coklat/Putih Coklat jadi arus Negatif (-).

Mengingat pemasangan kabel UTP ke RJ45 gampang-gampang susah jika hanya kabel 1, 2, 3 dan 5, maka bisa juga menggunakan alternatif hanya pasangan kabel Coklat/Putih Coklat yang dipakai untuk mengalirkan arus. Sedangkan kabel urutan nomer 1, 2, 3, 4, 5 dan 6 bisa langsung nancap di RJ45.

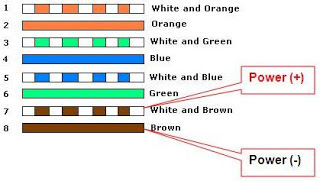

Untuk lebih mudahnya bisa juga dengan memperhatikan gambar berikut :

Dengan kata lain Kabel Putih Coklat untuk arus Positif (+) dan kabel Coklat untuk arus Negatif (-).

Dari beberapa sumber, pembuatan POE secara sederhana seperti ini memang sangat memungkinkan terjadinya penurunan tegangan output. Untuk memastikannya anda bisa ukur berapa tegangan yang keluar dari konektor dengan menggunakan voltmeter.

Berdasarkan pengalaman, pembuatan POE dengan panjang sekitar 20-30 meter akan menyebabkan penurunan tegangan 1-3 volt (tergantung pada kualitas kabel UTP yang kita pakai).

Fitur yang sering diterapkan dan populer pada jaringan adalah hotspot. Hotspot merupakan salah satu fitur pada mikrotik yang bisa kita gunakan agar client diarahkan ke halaman login atau portal saat ingin terkoneksi ke jaringan. Saat menggunakan fitur ini, terkadang muncul beberapa masalah yang terjadi. Salah satunya adalah Random Mac-Address atau Mac Address Acak.

MAC Address atau Media Access Control merupakan identitas unik yang terdapat pada suatu interface hardware. MAC Address ini terdiri dari 48 bit atau 6 byte, dan dituliskan dalam hexadecimal. MAC Address juga sering disebut sebagai alamat ethernet, alamat fisik, atau alamat perangkat keras.

Pada perangkat-perangkat end user yang baru, seperti Handphone (Android versi 9,10,11 dan IOS versi 15) konfigurasi default pada jaringan / wireless adalah MAC Acak. Fitur MAC Acak ini berfungsi untuk memberikan privasi atau keamanan terhadap perangkat kita supaya perangkat kita tidak dengan mudah untuk dikenali. Namun terkadang fitur ini membuat kita sebagai administrator jaringan pusing atau bingung dalam mengatur user, karena MAC Address yg digunakan oleh user berganti-ganti. Terutama jika kita menerapkan beberapa fitur seperti bandwidth management, firewall, dll.

Berdasarkan contoh kasus di atas, kami memiliki dua access point dengan satu hotspot server. Untuk kedua access point ini memiliki SSID yang berbeda, yaitu Terminal-A dan Terminal-B.

Kemudian di sisi end devices nya adalah perangkat Handphone (Android versi 9,10,11 dan IOS versi 15) yang mana default konfigurasi pada jaringan / wireless adalah menggunakan MAC Acak / Random MAC.

Berdasarkan kasus di atas, ketika kita menerapkan fitur login hotspot dengan MAC Address atau menerapkan fitur MAC Auth maka tidak bisa berjalan secara efektif. Karena ketika user-A terkoneksi ke SSID Terminal-A atau ke SSID Terminal-B akan menggunakan MAC Address yang berbeda.

Dan problem yang akan muncul, saat client berpindah lokasi maka client harus login atau memasukkan username password lagi. Hal ini terjadi karena fitur Mac Random / Mac Acak yang terpasang pada gadget. Fitur Mac Cookie yang terpasang pada hotspot juga tidak bekerja karena Mac Address client berganti saat berpindah SSID.

Simulasi MAC Acak

Dengan kasus di atas, ketika user terkoneksi ke SSID Terminal-A, kemudian berpindah ke SSID Terminal-B maka akan menggunakan MAC address yang berbeda, untuk device yang digunakan sama, yaitu perangkat Xiaomi Redmi Note7. Kita juga bisa lihat (pada gambar di bawah) perangkat tersebut akan menggunakan 2 IP address, sehingga jika kasus ini terjadi di banyak user maka bisa saja pool IP kita akan habis. Selain Pool IP kita cepat habis, maka ada juga permasalahan lain yang mungkin bisa terjadi dikarenakan MAC Acak ini, seperti Manajemen Bandwidth dan firewall tidak sesuai, karena end user sudah menggunakan MAC dan IP yang berbeda, atau mungkin terdapat kasus-kasus yang lainnya.

Nah pada artikel kali ini kami akan membahas bagaimana solusi yang bisa digunakan jika terdapat kasus diatas. Terdapat beberapa solusi yg bisa digunakan untuk mengatasi MAC Acak tersebut yaitu :

1. Gunakan MAC Perangkat / MAC Asli

Salah satu yang bisa dilakukan adalah merubah konfigurasi di sisi end user (gadget) untuk menggunakan MAC asli / MAC Perangkat, sehingga ketika terkoneksi ke SSID yang berbeda-beda maka yang akan dideteksi adalah MAC address aslinya.

Hal ini digunakan untuk menghindari client berganti-ganti mac address saat terkoneksi ke AP dengan SSID yang berbeda-beda.

Secara default, konfigurasi pada perangkat end-user akan menggunakan MAC Acak. Client harus memastikan bahwa konfigurasi pada perangkatnya menggunakan mac address asli. Dan tentunya konfigurasi ini agak sedikit berbeda tergantung gadget atau perangkat yang digunakan client.

Jika konfigurasi MAC Perangkat / MAC Asli ini dirasa terlalu ribet, karena kita harus melakukan konfigurasi pada setiap perangkat end usernya, maka gunakan alternatif lain. Konfigurasi MAC Perangkat pada gadget juga terbilang susah jika dilakukan oleh orang awam.

2. SSID sama pada semua Access Point

Solusi lain yang bisa digunakan adalah menggunakan SSID yang sama pada semua AP. Ini cukup efektif dan lebih mudah, karena konfigurasi hanya dilakukan di sisi Access Point saja.  Sisi usernya tidak perlu melakukan konfigurasi MAC Asli, karena biasanya di sisi user menginginkan hal yang simple (hanya mengisikan password wifi / hotspot lalu login).

Untuk solusi ini, langkah pertama yang bisa dilakukan adalah menyamakan semua SSID yang kita miliki, baik interface WLAN yang terdapat pada router itu sendiri, ataupun interface WLAN yang terdapat pada AP Eksternal.

Pada bagian Hotspot Profile, kita tambahkan login By Mac dan juga Mac Cookies. Pada parameter Mac Auth mode, kita akan gunakan username dan password. Agar Mac-Address client akan digunakan sebagai username dan password login hotspot.

Walaupun di sisi end user menggunakan gadget yang mengaktifkan MAC Acak, selama semua AP yang kita miliki menggunakan SSID yang sama maka tidak masalah.  Untuk kebutuhan management atau Mac Auth kita bisa gunakan MAC Address yang pertama kali dikenali, baik MAC Asli atau MAC Acak. Sehingga jika sisi user mengganti MAC, misal dari MAC Acak ke MAC Asli, atau sebaliknya, maka tidak akan bisa terkoneksi. Karena yang kita kenal pertama kali adalah MAC Acak. Jika ingin terkoneksi kembali, maka sisi end user bisa menggunakan MAC Acak kembali (konfigurasi awal).

Note: Dalam memanajemen user, yang mana usernya masih menggunakan MAC Acak maka terkadang hal ini sulit untuk di lakukan. Karena bisa saja mekanisme fitur pengacakan MAC pada gadget akan berubah.

Sebagai solusinya, jika ingin menerapkan MAC Auth, disarankan untuk menggunakan MAC Asli.

Jika MAC Auth ini tidak mungkin untuk dilakukan, maka bisa saja menggunakan Hotspot dengan username dan password seperti biasa, karena jika sisi end user berganti-ganti MAC Address maka tidak masalah, karena yang akan di baca oleh sistem hotspot adalah username dari user tersebut.

Kesimpulan:

Fitur MAC Acak ini berfungsi untuk memberikan privasi terhadap perangkat kita supaya tidak mudah untuk dikenali. Fitur random Mac Address ini memang didesain agar perangkat gadget yang dimiliki tidak bisa dilacak, terutama jika terkoneksi ke jaringan public seperti bandara, cafe, rumah sakit, dll. Dengan menggunakan MAC Acak ini setiap perangkat yang terkoneksi ke SSID yang baru dan belum dikenali, maka akan melakukan generate MAC Address baru. Namun, Ketika Sudah mengenali suatu SSID, terkoneksi ke AP lain yang SSID nya sudah dikenali, dan walaupun sudah melupakan SSID (forget SSID), maka MAC address yang digunakan akan tetap sama. Dengan demikian solusinya kita bisa Menggunakan MAC Asli atau Menyamakan semua SSID yang kita miliki.
